تراش سنگ شکن سنگ شکن سنگین با کنترل PLC

برش ضایعات نوع جعبه های سنگین برای چیدمان های حیاط ضایعات انعطاف پذیر با کنترل PLC

بررسی اجمالی محصول

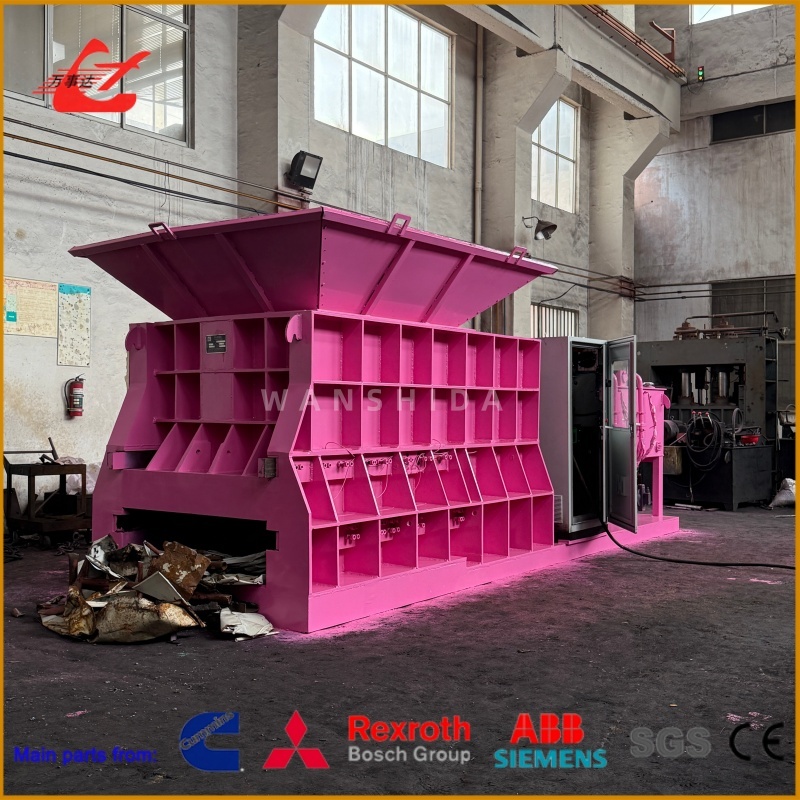

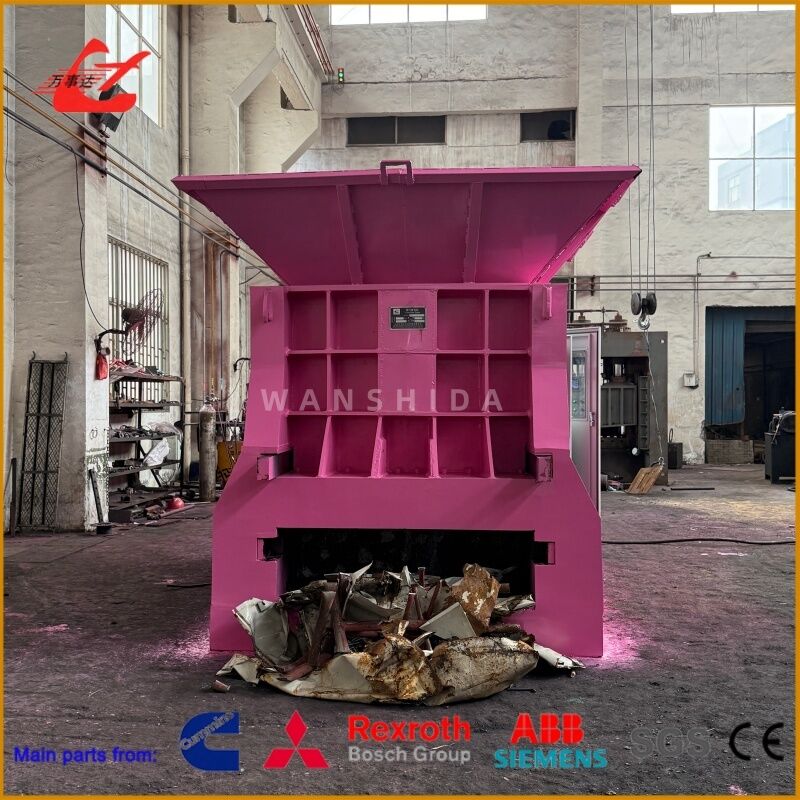

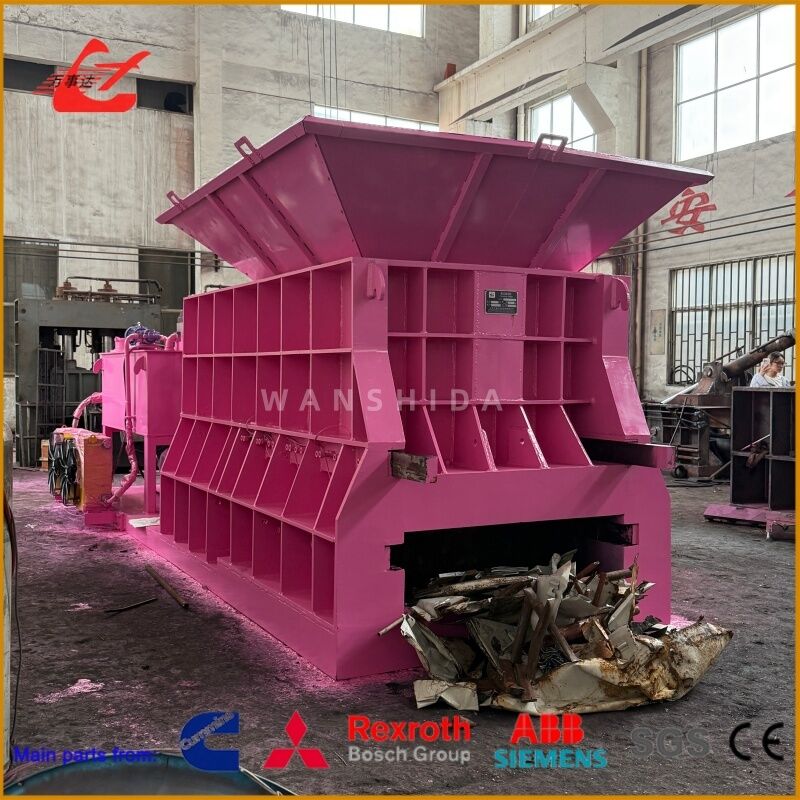

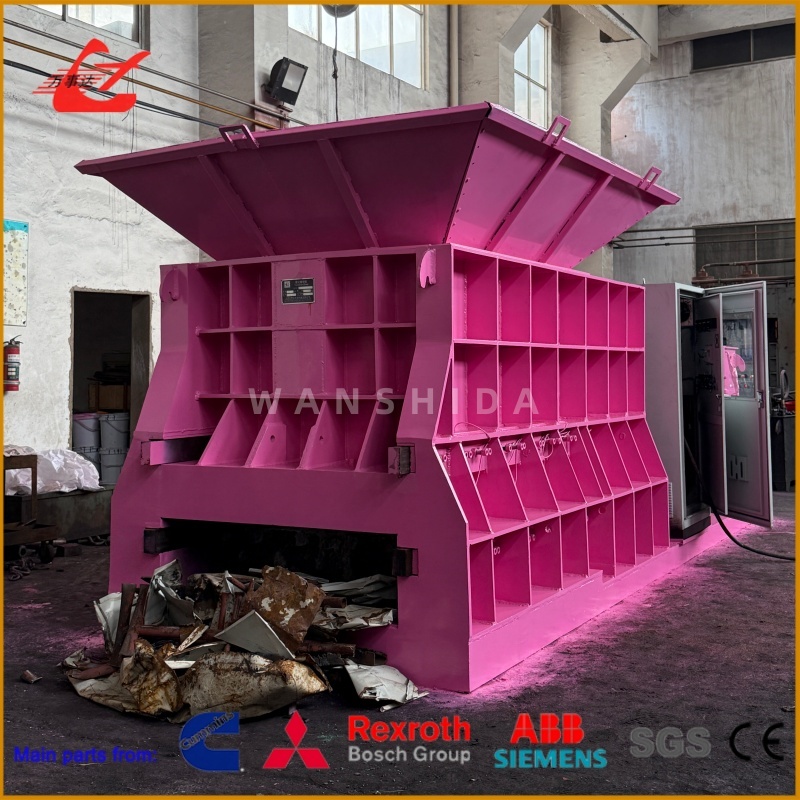

قیچی کانتینری Q43W-4000 یک ماشین پردازش ضایعات هیدرولیک یکپارچه است که برای محوطه های بازیافتی که نیاز به نیروی برش بالایی دارند بدون ایجاد یک خط پردازش بزرگ و دائمی ساخته شده است.

ساختار جعبه ای آن ترکیبی از بارگیری ضایعات، فشرده سازی مواد، تغذیه هیدرولیک و برش در یک دستگاه است. این امر نیاز به جابجایی ضایعات شل را بین پرس‌ها و قیچی‌های جداگانه کاهش می‌دهد و به شرکت‌های بازیافت کمک می‌کند تا یک منطقه کاری فشرده‌تر و سازمان‌یافته‌تر ایجاد کنند.

با نیروی برشی 4000 کیلونیوتن، تیغه 1400 میلی متری و فرکانس برش تقریبی 2 تا 3 بار در دقیقه، Q43W-4000 می تواند ضایعات فولادی مخلوط، لوله ها، پروفیل ها، ضایعات ورق فلزی و اجزای ساختاری برچیده شده را پردازش کند.

دستگاه را می توان با یک جعبه بارگذاری بزرگ، کنترل از راه دور، روغن کاری متمرکز، خنک کننده با روغن هیدرولیک، پوشش های محافظ، دستگاه های تراز و یک سیستم بکسل اختیاری سفارشی کرد. این پیکربندی‌ها به برش جعبه اجازه می‌دهد تا با چیدمان‌های مختلف حیاط قراضه، آب و هوای عملیاتی و روش‌های بارگیری مواد سازگار شود.

علت: خطوط پردازش ثابت ممکن است انعطاف پذیری محوطه قراضه را محدود کند

منبع، شکل و موقعیت ذخیره سازی ضایعات فلزی می تواند اغلب تغییر کند. یک محوطه بازیافت ممکن است ضایعات تخریب را در یک دوره و قطعات تولید یا فلزات خودرو را در دوره ای دیگر پردازش کند.

یک خط برش ثابت دائمی می تواند چندین چالش ایجاد کند:

• مسیرهای طولانی حمل و نقل مواد در داخل حیاط
• جابجایی مکرر بین مناطق ذخیره سازی و برش
• انعطاف پذیری محدود هنگام جابجایی شمع های قراضه
• فضای مورد نیاز برای تجهیزات فشرده سازی و برش جداگانه
• دسترسی به بارگیری دشوار برای بیل مکانیکی
• کارهای عمرانی اضافی برای ماشین آلات ثابت بزرگ
• توانایی محدود برای گسترش منطقه بارگیری

این مشکلات ممکن است باعث کاهش کارایی شود حتی زمانی که خود دستگاه برش نیروی کافی داشته باشد.

راه حل: پردازش ضایعات را در یک سیستم جعبه فشرده ادغام کنید

برش ضایعات جعبه ای Q43W-4000 عملکردهای اصلی پردازش را در یک ساختار هماهنگ قرار می دهد. ضایعات مستقیماً در جعبه بارگذاری می شود، فشرده می شود و بدون اینکه به دستگاه دیگری منتقل شود به سمت سر برش فشار داده می شود.

این طراحی یکپارچه چندین مزیت عملی را ارائه می دهد:

• طرح فشرده برای مناطق کاری محدود
• بیل مکانیکی مستقیم یا بارگیری هیدرولیک
• کاهش انتقال مواد داخلی
• پیکربندی جعبه بارگیری انعطاف پذیر
• چرخ های اختیاری و نقطه بکسل برای تغییر موقعیت محوطه
• دستگاه های تسطیح قابل تنظیم برای نصب
• سیستم قدرت هیدرولیک مستقل
• پوشش محافظ اختیاری برای واحد قدرت
• عملیات از راه دور از یک موقعیت دید مناسب
• روانکاری متمرکز برای تعمیر و نگهداری معمولی آسان تر

پیکربندی یدک کش برای تغییر موقعیت کنترل شده در یک سایت صنعتی در نظر گرفته شده است. به طور خودکار دستگاه را برای حمل و نقل عمومی جاده ای مناسب نمی کند.

مشخصات

قدرت نهایی، وزن و پیکربندی ساختاری به جعبه بارگیری انتخابی، سیستم هیدرولیک، گزینه های تحرک و اجزای الکتریکی بستگی دارد.

کاربرد

محوطه های قراضه متوسط ​​و بزرگ

دستگاه را می توان نزدیک به شمع قراضه اصلی نصب کرد و مسافت طی شده توسط بیل مکانیکی و تجهیزات حمل مواد را کاهش داد.

سایت های بازیافت ماهواره

یک برش جعبه می تواند نقاط جمع آوری منطقه ای را که نیاز به پردازش ضایعات مستقل بدون نصب یک خط تولید کامل در مقیاس بزرگ دارند، پشتیبانی کند.

مجموعه ضایعات تخریب

لوله‌ها، پروفیل‌ها، ورق‌های فلزی و برش‌های سازه‌ای که به‌طور مناسب آماده شده‌اند را می‌توان به اندازه‌های حمل و نقل قابل کنترل‌تر کاهش داد.

بنادر و مراکز انتقال ضایعات

این دستگاه می تواند قراضه های حجیم را قبل از بارگیری در کامیون ها، کانتینرها یا سایر سیستم های حمل و نقل آماده کند.

کارخانه های تولید فولاد

ضایعات تولیدی را می توان در نزدیکی محل نگهداری ضایعات پردازش کرد و حجم مواد سست در انتظار جمع آوری را کاهش داد.

تسهیلات بازیافت خودرو

فلز بدنه وسیله نقلیه جدا شده و تخلیه شده را می توان قبل از انتقال به کارخانه فولاد یا خردکن فشرده و برش داد.

چگونه کار می کند

1. برش ظرف بر روی یک فونداسیون تقویت شده و تراز مناسب قرار می گیرد.
2. یک بیل مکانیکی ضایعات مخلوط را مستقیماً در جعبه بارگیری بارگیری می کند.
3. سیستم فشرده سازی هیدرولیک بسته شده و مشخصات مواد را کاهش می دهد.
4. فشار دهنده هیدرولیک ضایعات فشرده شده را به سمت تیغه برش حرکت می دهد.
5. سیلندر اصلی 4000 کیلونیوتن تیغه را از میان مواد به حرکت در می آورد.
6. ضایعات بریده شده در محل جمع آوری تعیین شده تخلیه می شود.
7. فشار دهنده مواد باقی مانده را برای چرخه برش بعدی به پیش می برد.
8. هنگامی که الزامات تولید تغییر می کند، یک دستگاه مجهز به مناسب را می توان پس از خاموش شدن و آماده سازی تغییر مکان داد.

نحوه انتخاب

فضای نصب موجود را مرور کنید

منطقه بارگیری، حرکت بیل مکانیکی، منطقه تخلیه، دسترسی تعمیر و نگهداری و موقعیت کابینت الکتریکی را تأیید کنید. چیدمان ماشین نباید با ترافیک معمولی ضایعات تداخل داشته باشد.

Loading Box Dimensions را انتخاب کنید

یک جعبه بلندتر یا بزرگ می تواند مواد حجیم تری را بپذیرد و کار آماده سازی را کاهش دهد. با این حال، اندازه دستگاه، وزن و فضای عملیاتی مورد نیاز را نیز افزایش می دهد.

تصمیم بگیرید که آیا تغییر موقعیت لازم است یا خیر

اگر ماشین ممکن است در داخل محوطه جابجا شود، غلطک های اختیاری، یک نقطه بکسل و پیچ های تراز کننده باید در طرح اصلی گنجانده شوند.

پیکربندی برق مناسب را انتخاب کنید

مدل استاندارد از توان نصب شده 74 کیلووات استفاده می کند. یک ساختار سنگین‌تر یا شرایط عملیاتی سخت‌تر ممکن است به پیکربندی هیدرولیک و قدرت ارتقا یافته نیاز داشته باشد.

آب و هوای محلی را در نظر بگیرید

آب و هوای گرم و عملکرد مداوم ممکن است به یک خنک کننده روغن یا یک سیستم خنک کننده هیدرولیک ارتقا یافته نیاز داشته باشد. مناطق سرد ممکن است به روغن هیدرولیک مناسب و قطعات الکتریکی با دمای پایین نیاز داشته باشند.

الزامات نگهداری را تأیید کنید

روانکاری متمرکز، اجزای هیدرولیک قابل دسترس، صفحات سایش قابل تعویض و مجموعه تیغه های یدکی می توانند زمان تعمیر و نگهداری معمول را کاهش دهند.

سوالات متداول

1. آیا Q43W-4000 قیچی جعبه موبایل است؟

می توان آن را به غلطک، نقطه بکسل و دستگاه های تراز برای جابجایی در داخل محوطه صنعتی مجهز کرد. این یک ماشین خودکششی نیست و در حین کار نباید جابجا شود.

2. آیا دستگاه نیاز به فونداسیون بتنی دارد؟

یک سطح کار مسطح و تقویت شده معمولاً مورد نیاز است. روش دقیق فونداسیون و لنگر به سازه انتخابی، وزن ماشین و شرایط محلی زمین بستگی دارد.

3. آیا می توان جعبه بارگیری را بزرگ کرد؟

بله. طول، ارتفاع و عرض آن با توجه به ابعاد ضایعات مشتری، اندازه بیل مکانیکی و فضای نصب موجود قابل تنظیم است.

4. آیا می توان کابینت برق را در موقعیت دیگری نصب کرد؟

بله. هنگامی که طرح سایت قبل از تولید تأیید شود، می توان موقعیت کابینت برق، واحد برق هیدرولیک و کنترل های اپراتور را تنظیم کرد.

5. آیا روانکاری متمرکز موجود است؟

بله. یک سیستم روانکاری متمرکز را می توان برای ساده کردن روغن کاری معمول و کمک به اطمینان از اینکه نقاط متحرک کلیدی روانکاری منظم دریافت می کنند، عرضه کرد.

6. ماشین چگونه حمل می شود؟

روش حمل و نقل بستگی به ابعاد و وزن دستگاه نهایی دارد. برخی از اجزا ممکن است جدا شوند یا به طور جداگانه بسته بندی شوند تا شرایط حمل و نقل و بالابر را برآورده کنند. پس از تایید پیکربندی نهایی باید یک طرح حمل و نقل تهیه شود.

برای یک چیدمان سفارشی، منطقه نصب در دسترس، حداکثر ابعاد قراضه، مدل بیل مکانیکی، منبع تغذیه محلی و اینکه آیا ماشین نیاز به جابجایی مجدد در حیاط دارد را ارائه دهید.
